精进电动 EDM-2000系列三合一电驱动系统
精进电动

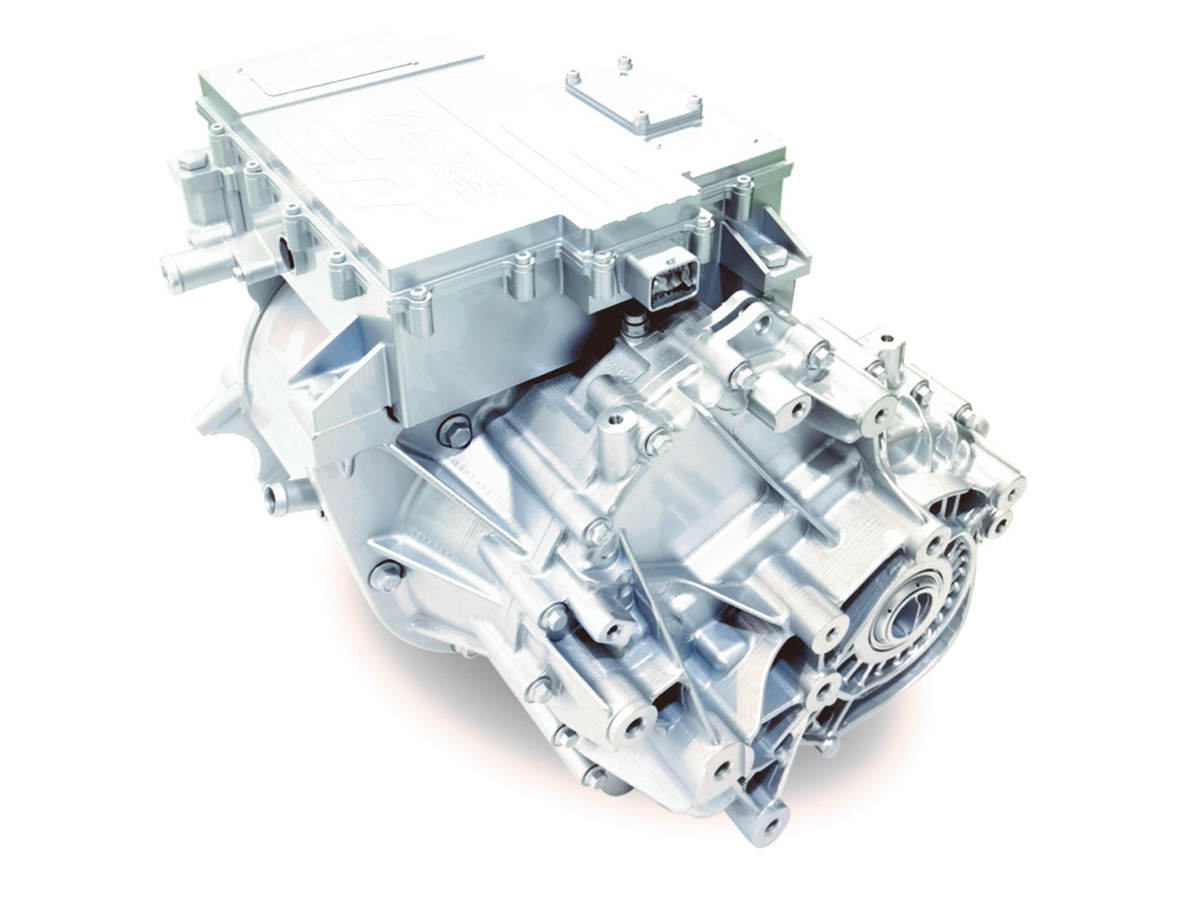

EDM-2000A三合一电驱动系统
电机特点
系统峰值扭矩：可达1,800Nm
系统峰值功率：可达100kW
系统峰值转速：可达1,325rpm
系统峰值效率：可达92%
电机峰值转矩：可达175Nm
电机峰值转速：可达14,000rpm
峰值相电流：可达400Arms
电机优势
高度集成的电机，减速器，控制器三合一系统，系统效率高达92%
电机轴和减速器输入轴为同一根轴，提高了系统刚度，更好的NVH表现
满足ISO 26262 ASIL C功能安全等级
产品应用
产品适用于纯电动A00级~B级以上乘用车、SUV和轻型商用车等各种前驱/后驱/四驱车型。
电机特征参数
高效永磁同步电机
低齿槽转矩和转矩纹波
低电磁振动和噪音
旋变测速
开关频率变频控制
最高转速14,000rpm
最高效率达96%
减速器特征参数
输入轴一体化设计
两级单速高速减速器
双面修形低噪音
阶次噪音低于80dB(A)
甩油润滑
无油泵设计低功耗
驻车机构选装
最高效率达98.5%
控制器特征参数
功能安全ASIL C
软件架构AUTOSAR 4.2.2
CAN FD通信
集成网络安全, 硬件安全
集成电机控制和驻车控制
交流峰值功率(350V) 130kW
峰值相电流400Arms
持续相电流250Arms
最高效率达98.5%
精进电动
EDM-2000B三合一电驱动系统
电机特点
系统峰值扭矩：可达2,400Nm
系统峰值功率：可达105kW
系统峰值转速：可达1,420rpm
系统峰值效率：可达92%
电机峰值转矩：可达230Nm
电机峰值转速：可达15,000rpm
峰值相电流：可达430Arms
电机优势
高度集成的电机，减速器，控制器三合一系统，系统效率高达92%
电机轴和减速器输入轴为同一根轴，提高了系统刚度，更好的NVH表现
满足ISO 26262 ASIL C功能安全等级
产品应用
产品适用于纯电动A0级~B级乘用车、SUV和轻型商用车等各种前驱/后驱/四驱车型。
电机特征参数
高效永磁同步电机
低齿槽转矩和转矩纹波
低电磁振动和噪音
旋变测速
开关频率变频控制
最高转速15,000rpm
最高效率达96.5%
减速器特征参数
输入轴一体化设计
两级单速高速减速器
双面修形低噪音
甩油润滑
无油泵设计低功耗
驻车机构选装
最高效率达98.5%
控制器特征参数
功能安全ASIL C
软件架构AUTOSAR 4.2.2
CAN FD通信
集成网络安全, 硬件安全
集成电机控制和驻车控制
交流峰值功率(350V) 130kW
峰值相电流430Arms
持续相电流250Arms
最高效率达98.5%
